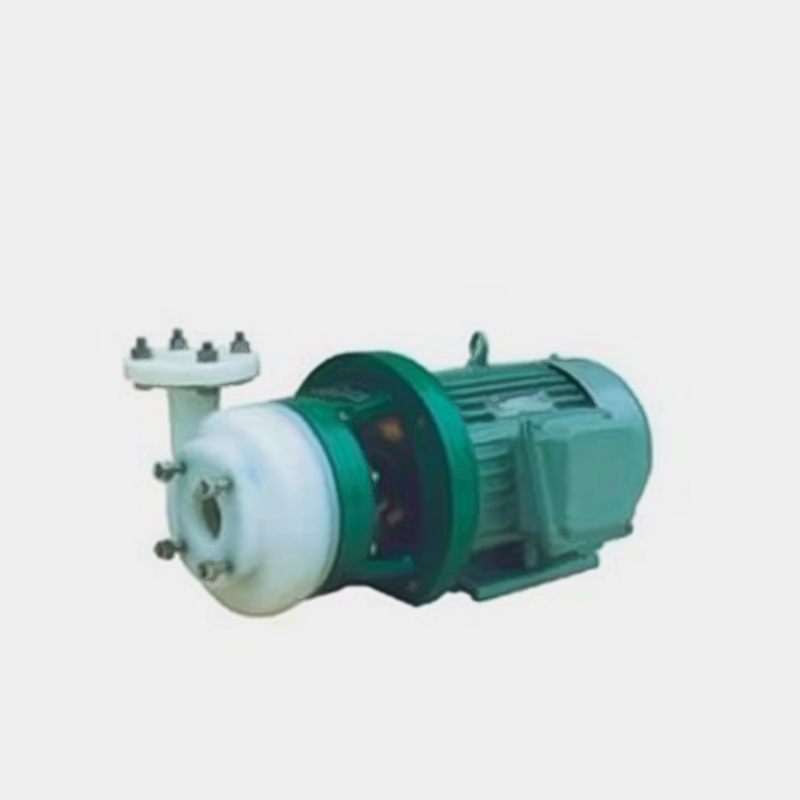

FSB直連式氟泵

本系列泵是一種單級懸臂離心泵，其結構特點為：過流部件均為氟塑料制作，泵體的材料有聚全氟乙丙烯（F46）或聚偏二氟乙烯（F2）等品種，可根據用戶的需要任選。該品種泵主要適用于輸送酸堿類或溶劑類的清液介質。采用特殊密封后，也可輸送含少量固體的腐蝕性介質。該系列泵采用WB2、152、169等形式的機械密封。使用溫度范圍為-20℃~100℃。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：FSB氟合金離心泵上一個：FYS氟塑料耐腐蝕液下泵

概述

(一).用戶在選用此FSB直連式氟泵時，應向本廠提供詳細的工況，如輸送介質的化學性質、介質的固含量、介質的粘度及溫度、防爆要求等以便本廠確定細分型號：
1．耐酸型適用輸送各類強酸或酸與溶劑的混合物。
2．耐堿型適用輸送堿性清液或堿性液體與溶劑混合物。
3．耐雜質型適用輸送介質中含少量固相物料的酸性或堿性液體。如果含固量大時可選用UHB-ZK系列耐腐蝕料漿泵，或與本廠協商選型。
4．防爆型適用輸送易燃易爆的液體、配用防爆電機。
5．選型工況表難以選定型號時，請?zhí)顚懞眠x型工況表、電傳或郵寄給本廠，以便協助選型。

（二）本系列泵在用戶工況特殊時，泵體、葉輪也采用了超高分子聚乙烯（UHMWPE）、增強聚丙烯（FRPP）制造。使產品價格更經濟，減少功能乘除。
（三）FSB型為托架式結構，特點是維修方便。
FSB（L）型泵為直聯式結構，特點是輕便、節能、經濟。用戶可根據本單位需要選型。

應用范圍

FSB型氟塑料合金離心泵按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，

泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨，適用于輸送任何濃度的硫酸、鹽酸、醋酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前世界上最強耐腐蝕裝備之一。其具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業。

結構簡圖

型號意義

性能參數表

號	規格型號	流量 (m³/h)	揚程	轉速(r/min)	配套功率(KW)	進出口直徑 (mm×mm)	允許吸上高度	效率(%)
號	規格型號	流量 (m³/h)	揚程	轉速(r/min)	配套功率(KW)	進出口直徑 (mm×mm)	允許吸上高度	效率(%)
1	25FSB(L)-15	3	15	2900	0.75	25×20	5	35
2	25FSB(L)-18	3	18		0.75		5	35
3	25FSB(L)-15	6	15		1.1		5	35
4	25FSB(L)-10	10	10		1.1		5	35
5	40FSB(L)-23	5	23		2.2	40×32	5	45
6	40FSB(L)-20	10	20		2.2		5	46
7	40FSB(L)-15	20	15		2.2-3		5	46
8	40FSB(L)-20	5	20		1.1-2.2		5	46
9	40FSB(L)-16	10	16		1.1		5	46
10	40FSB(L)-15	15	15		1.1-2.2		5	46
11	50FSB(L)-25	12.5	25		3-4	50×32	5	48
12	50FSB(L)-20	20	20		3-4		5	48
13	50FSB(L)-25	25	25		3-4		5	48
14	50FSB(L)-20	12.5	20		3		5	51
15	50FSB(L)-15	20	15		3		5	51
16	50FSB(L)-35(高)	20	35		4-5.5	50×40(高)	5	53
17	50FSB(L)-32(高)	12.5	32		4-5.5		5	53
18	50FSB(L)-30(高)	20	30		4-5.5		5	53
19	65FSB(L)-35	10	35		5.5-7.5	65×50	4.5	55
20	65FSB(L)-30	25	30		5.5-7.5		4.5	55
21	65FSB(L)-20	40	20		5.5-7.5		4.5	55
22	65FSB(L)-28	25	28		7.5		4.5	55
23	65FSB(L)-26	30	26		4-5.5		4.5	55
24	65FSB(L)-30	10	30		4-5.5		4.5	55
25	80FSB(L)-35	25	35		7.5	80×65	4.5	63
26	80FSB(L)-30	50	30		7.5		4.5	64
27	80FSB(L)-22	60	22		7.5-11		4.5	68
28	80FSB(L)-15	70	15		7.5-11		4.5	68
29	80FSB(L)-26	30	26		7.5		4	68
30	80FSB(L)-20	50	20		4-5.5		4	68
31	80FSB(L)-15	60	15		5.5-7.5		4	68
32	100FSB(L)-40	45	40		15	100×80	4	68
33	100FSB(L)-35	80	35		15-18.5		4	68
34	100FSB(L)-32	100	32		15-18.5		4	68
35	100FSB(L)-25	130	25		18.5-22		4	68
36	100FSB(L)-25	100	25		15-18.5		4	68
37	100FSB(L)-20	100	20		15		4	68
38	100FSB(L)-20	150	20		18.5-22		4	69
39	100FSB(L)-32	60	32		15		4	67

適用范圍

故障原因與解決方案

（一）泵的安裝
1、該泵與電機由本廠裝好出廠，只要將本泵水平放置接上進、出管和接通電源引線。（注意電機轉向應與泵的運轉箭頭方向相一致）。
2、泵體采用氟塑料壓制成、鋼度較金屬差，故管路重量不能直接壓在泵體上，吸入管路盡量短直、出口管路如果過重應另加支架承受，以延長壽命。
3、所有接合處必須保持密封，以防漏氣漏液影響泵的工作性能。
（二）泵的拆卸
1、該系列泵與電機聯接用爪型聯軸器連接、拆卸時先松掉托架與底座的4只連接螺栓，使泵與電機分脫開。
2、松開泵體（2）與后蓋（4）的連接螺栓，用木錘輕擊泵體脫開。
3、松開葉輪軸（8）與歷史意義軸莫氏錐度連接在聯軸器中心的閏桿螺絲（7）。FSR-1型直聯式泵的拉桿螺絲在電機風罩內。拆卸時先卸下電機風罩。（進口Φ25mm、Φ40mm、Φ50mm型泵只需松開電機軸頭的2只支頭螺絲。）
4、松開機械密封動環內六角固定螺釘、用木錘輕擊連軸器中心拉桿（7）。葉輪軸與泵軸莫氏錐度松開后拉出葉輪（3），后蓋（4）、密封件動環，松開后蓋上的緊固螺釘，取出靜環。
5、松開泵軸前后側蓋螺釘，取出泵軸、清洗托架油室。
（三）泵的裝配
1、按拆卸的相反順序?qū)⒚芊饧迎h(huán)、靜環、后蓋、葉輪、泵等裝上昆定螺釘。
2、后蓋與靜環壓蓋組裝旋緊螺栓，靜環端面用柔軟清潔布擦凈滴上潤滑油。
3、安裝泵體時檢查螺栓螺紋，防止旋緊頂壞泵體內螺紋，檢查葉輪位置是否對準流道。
4、裝好出門法蘭圈。

（一）起車和停車
1、檢查電動機動轉的方向，是否與泵的旋轉標記一致。
2、FSB型泵啟動前檢查托架油室內油位是否在規定范圍內。
3、開啟進口閥門，往水泵內注足液體（引液）。
4、關閉出口閥門。
5上述步聚完成后，啟動電機慢慢打開電機閥門，這時壓力表的位置將隨出水的大小和變化，當壓力表指針指到需要的位置時，停止出不閥門的調整。
6當需要停車時，首先關閉出水閥門，切斷電源，再關閉進口閥門。
（二）、運轉
1、運轉過種中發現振動和不正常聲音時，應立即停車檢查，故障排除才能工作。
